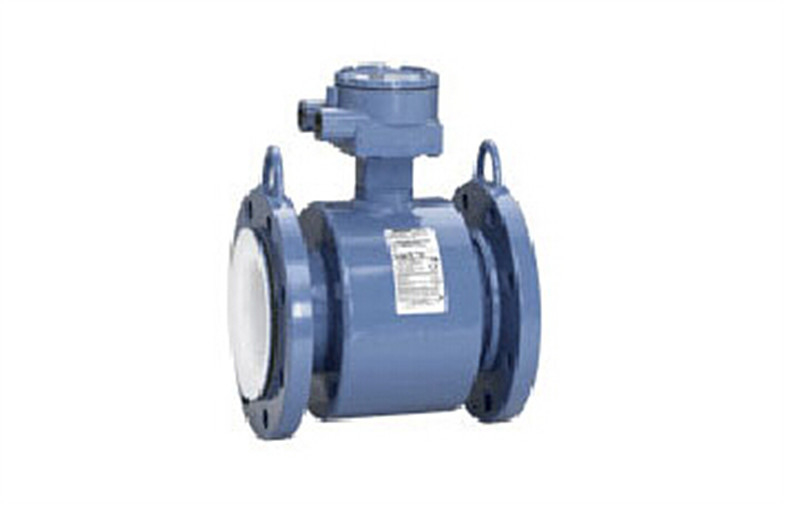

Rosemount 8705 flanschte Flowtube-Sensor flanschte flowtube Sensoren für leitfähige Flüssigkeiten und Schlämme

Schnelles Detail:

1. Hergestellt durch Rosemount
2. Angeflanschte Art
3. 0,25% Standardgenauigkeit; 0,15% Wahl der hohen Genauigkeit verfügbar
4. ½ zur 36-Zoll-Größe verfügbar
5. Pulsiertes DC-Spulengetriebe
6. Standardverfahrenentwurf

Beschreibung:

Das Rosemount 8705 angeflanschte Sensoren werden vom rostfreiem und Kohlenstoffstahl fabriziert und geschweißt, um einen luftdichten Verschluss zur Verfügung zu stellen, der gegen Feuchtigkeit und andere Schadstoffe sich schützt. Das Dichtungsgehäuse stellt maximale Sensor-Zuverlässigkeit sicher, indem es alle internen Komponenten schützt und von der feindlichsten Umwelt verdrahtet. Aller Rosemount-magmeter Systemgebrauch pulsierte DC-Technologie, die das ununterbrochene automatische Auf null einstellen liefert, zum von Schwankungen der Prozessumwelt zu entschädigen; besonders mit folgenden Charakteren:

1. Gesamt-geschweißte Sensor-Wohnung stellt Zuverlässigkeit in der rauesten Umwelt sicher
2. Breite Palette von Größen, Materialien und Elektrodenmaterialien zeichnend, um die ganze Ihr magnetisches Strömungsmesser zu treffen braucht, anwendbar auf Rohrdurchmesser von 15 Millimeter bis 900mm.
3. ISO-Schlaglängen.
4. Sensor-Installationsanforderung: 5D von gegen den Strom und 2D abwärts gerichtetes Rohr gerade.
5. Genauigkeit: 0,25% für Standard und 0,15% für hohe Genauigkeits-Wahl.
6. Service: Leitfähige Flüssigkeiten und Schlämme.
7. Übermittlerauswahl: austauschbar mit 8732E und 8712E.
8. Messende: 12m/s.
9. Temperaturgrenze: °C -34 bis 65 für umgebende und max. Prozessstrecke ist °C -29 bis 177 mit PTFE- und PFA-Futter.
10. Körperliche Spezifikation:

• Nicht-nassgemachtes Material: 304SST oder 316SST für Sensor und Flansche, völlig geschweißtes Material für die Unterkunft und Polyurethanfarbe.
• Nassgemachtes Material: PFA, PTFE, ETFE, Polyurethan, Neopren, Linatex-Futter und 316L SST, Nickel-Legierung 276 (UNS N10276), Tantal, 80% Platin-20% Iridium, Titan für Elektroden.
• Elektrische Verbindung: Zwei 1/2-14 NPT-Verbindungen mit Schraubklemmen der Nr. 8 werden in der Terminaleinschließung für elektrische Verdrahtung zur Verfügung gestellt.

Anwendungen:

Spezifikationen:

Schritt 1: Strömungsmesswertgeber-Art   Art Anwendungs-Anmerkungen Genauigkeits-Wahl Linie Größen Spulen-Getriebe 8705 Standardverfahrenentwurf 0,25% Standard 0,15% hoch 15 - 900 Millimeter 0,5 - 36 Zoll Pulsiertes DC 8711 Kompakter Leichtgewichtler 0,25% Standard 0,15% hoch 4 - 200 Millimeter 0,15 - 8 Zoll Pulsiertes DC 8721 Entworfen für Nahrung u. Getränk und Biowissenschaft, 3-A und EHEDG 0,5% Standard 0,25% hoch 15-100 Millimeter 0,5 - 4 Zoll Pulsiertes DC 8707 Bestes in P&P-, M&M-Schlamm Flüsse und laute Anwendungen 0,5% Standard 0,25% hoch 80 - 900 Millimeter 3 - 36 Zoll Hoch-Signal Pulsiertes DC   Schritt 2: Zwischenlagen-Materialauswahl   Zwischenlage Anmerkungen Temp-Grenzen Art und Linie Größen PFA BESTER FLUOROPOLYMER Ausgezeichneter Widerstand zu den Chemikalien und zur Abnutzung. Passend für irgendeine Anwendung. -20 zu 350°F (- 29 zu 177°C Flansch 15 - 350 Millimeter 0,5 - 14 Zoll Oblate 4 - 8 Millimeter 0,15 - 0,3 Zoll PTFE BESSERER FLUOROPOLYMER Kosteneffektiver als PFA. Ausgezeichnete Chemikalienbeständigkeit, aber weniger Abnutzungswiderstand als PFA. -20 zu 350°F (- 29 zu 177°C Geflanscht 15 - 900 Millimeter 0,5 - 36 Zoll Oblate 15 - 200 Millimeter 0,5 - 8 Zoll ETFE GUTER FLUOROPOLYMER Ähnlicher Chemikalien- und Abnutzungswiderstand zu PTFE, aber eine niedrigere maxium Temperatur ein teureres. -20 zu 300°F (- 29 bis 149°C) Geflanscht 15 - 400 Millimeter 0,5 - 16 Zoll Oblate 15 - 200 Millimeter 0,5 - 8 Zoll Polyurethan Gewöhnlich zugetroffen auf Trinkwasser (keine Chemikalien). Abnutzung beständig gegen Schlämme mit Teilchen. 0 zu 140°F (- 18 bis 60°C) Geflanscht 15 - 900 Millimeter 0,5 - 36 Zoll Neopren Gewöhnlich zugetroffen auf Wasser und Meerwasser. Abnutzung beständig gegen Schlämme mit Teilchen. 0 zu 185°F (- 18 bis 85°C) Geflanscht mm* 80 - 1800 1,5 - 72 Zoll Schritt 3: Elektroden-Art und Materialauswahl   Elektroden-Art Anwendungs-Anmerkungen   Knopf Standardelektrodenentwurf. Gebrauch für die meisten Anwendungen, besonders in denen Abnutzung ein Interesse ist. Hat angemessenen Widerstand zum Beschichten, das verbessert werden kann, durch Sensor richtig sortieren.   Kohlenspitze Gebrauch, in dem das Beschichten ist, ein Interesse und keine Körper ist anwesend. Kohlenspitzeelektrode sollte nicht in den Scheuermittel- oder Schlammanwendungen benutzt werden, da die Partikel erhöhte Prozessgeräusche auf den Elektroden ergeben.   Elektroden-Material Anwendungs-Anmerkungen 316L SST Standardelektrodenmaterial. Kompatibel mit den meisten wasserbasierten Anwendungen der niedrigen Konzentration. Vermeiden Sie die Anwendung, die in den Säureanwendungen der höheren Konzentration rostfrei ist. Nickel-Legierung 276 Gebrauch im Medium zu den Säuren der hohen Konzentration, in denen SST nicht annehmbar ist. Gebrauch in den Anwendungen mit hohen Chlorverbindungskonzentrationen, wie Meerwasser. Platin (80% Platin, 20% Iridium) Ideal für Alkoholanwendungen fand in der Masse und in der Papierindustrie. Auch Ideal als Ersatzelektrodenwahl, zum fast jeder Anwendung in einer Anlage zu umfassen. Kompatibel mit fast jeder Prozessflüssigkeit. Tantal Ideal für Säure der hohen Konzentration fließt wie salzsauer und Fluorwasserstoffsäuren. Titan Ideal für ätzende (niedrige) Anwendungen der hohen Konzentration wie Natrium- und Kaliumhydroxide. Schritt 4: Übermittler-Auswahl   Art Anmerkungen Genauigkeits-Wahl Stromversorgung Benutzerschnittstellen-Ertrag-Protokoll LOI 8732 Integrale oder Fernmontage 0,25% Geschlechtskrankheit 0,15% hoch Globales AC/DC Nur HART®, Foundation™-fieldbus LWL-Schalter LOI oder Anzeige 8712 Fernwand 0,25% Geschlechtskrankheit 0,15% hoch Globales AC/DC Engagierter Knopf LOI des HIRSCHS Hohes Signal 8712 Fernwand. Kompatibel nur mit flowtube 8707 0,5% Geschlechtskrankheit 0,25% Wechselstrom 115V HIRSCH Engagierter Knopf LOI Schritt 5: Diagnosen und erhöhte Eigenschaften   Art Anmerkungen Verfügbarkeit Standarddiagnosen Übermittler-Hardware-Störung; Übermittler-Software-Störung; Sensor-Spulenstörung; leeres Rohr Mit jedem E-Reihen Übermittler   D1 Wahl der hohen Genauigkeit (0,15%) 8732 und 8712   AXT Erhöhte Fähigkeit DI ⁄ DO 8732 und 8712     HIRSCH ⁄ FF       DA1 ⁄ D01 Diagnostikreihe schließt ein: Boden- und Verdrahtungsfehlererkennung, hohe Prozessgeräuschentdeckung. 8732 und 8712   DA2 ⁄ D02 Diagnosereihe schließt ein: interne Überprüfung des Meters 8714i 8732 und 8712

Wettbewerbsvorteil:

Die 8700 magnetisches Strömungsmesser-Systeme liefern obstructionless Flowmessung, die für das Messen jeder leitfähigen Flüssigkeit ideal ist. Eine große Auswahl von Baumaterialien versieht Kompatibilität mit praktisch allen Anwendungen, von den in hohem Grade ätzenden Flüssigkeiten zu den faserartigen Schlämmen schwierig häufig gegolten, mit anderen Geräten zu messen. Magnetische Strömungsmesser Rosemount bieten den Nutzen des messenden Flusses in ein Paket an, das durch Dichte, Temperatur, Druck und Viskositätsänderung praktisch unberührt ist.
