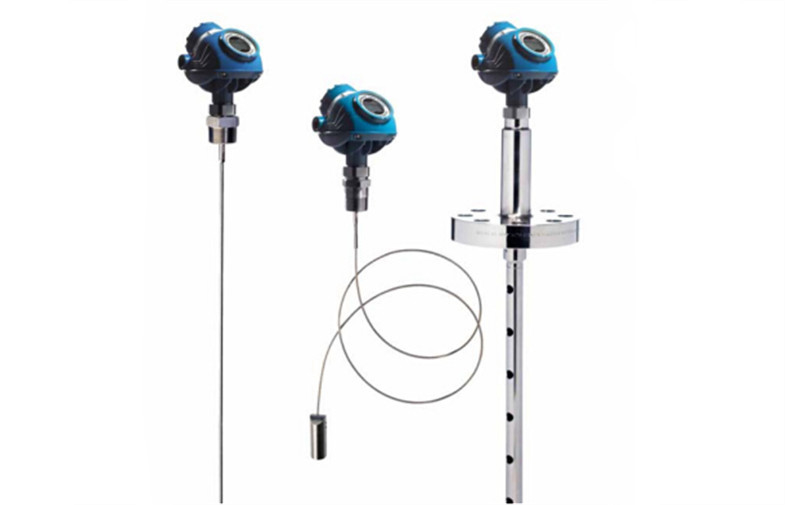

Industrie 5300 Reihe Rosemount-Niveau-Übermittler für versenkte Schnittstelle

5300 Reihe Rosemount-Niveau-Übermittler für Niveau von Flüssigkeiten oder von versenkten Schnittstellen, Schnittstellenflüssigkeiten, Körper

Schnelles Detail:

· 5301 für Niveau von Flüssigkeiten oder von versenkten Schnittstellen

· 5302 für Niveau- und Schnittstellenflüssigkeiten

· 5303 für Niveau von Körpern

· Zeitgebiet Reflectometry(tdr)-Maßprinzip

· SST, Monel, Hastelloy oder PTFE-bedeckte SST-Sondenmaterialien

· 4-20mA mit gelegtem HIRSCH oder Fieldbus-Kommunikationsertrag

· Bis zur Temperatur des Prozesses 752°F

· Bis 5000 P/in (Stange 345) Prozessdruck an 100°F

· Eigensicherheit oder Explosion/flammenfeste Ex-Zustimmungen

Beschreibung:

Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen ist unser erstklassiges 2-drahtiges Radar der geführten Welle für schwierige Niveau- und Schnittstellenmaße auf Flüssigkeiten, Schlämmen und Körpern. Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen liefert alles, das Sie von einem beste in klasse Prozessradar - überlegene Zuverlässigkeit erwarten würden, hochmoderne Sicherheitseigenschaften, die mühelose Behandlung und unbegrenzten Zusammenhang.

Geführte Wellen-Radar ist eine ununterbrochene waagerecht ausgerichtete Maßtechnik, die einige Vorteile anbietet. Es ist durch Temperatur, Druck und Dampfgasgemische praktisch unberührt. Es hat keine beweglichen Teile und erfordert deshalb wenig oder keine Wartung. Es misst das Niveau direkt und ist deshalb durch die meisten flüssigen Eigentumsänderungen, einschließlich, aber nicht beschränkt auf Dichte und Viskositätsänderungen unberührt.

Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen basiert auf der Zeit-Gebiet Reflectometry(tdr)-Technologie. Nanosekunden-Mikrowellenimpulse der geringen Energie werden hinunter eine Sonde geführt, die in die Prozessmedien versenkt wird. Wenn ein Radarimpuls Medien mit einer anderen Dielektrizitätskonstante erreicht, wird der Teil der Energie an den Übermittler mitgeteilt. Der Zeitunterschied zwischen dem übertragenen und reflektierten Impuls wird in einen Abstand umgewandelt, von dem das Gesamtniveau oder die Trennebene berechnet wird.

Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen liefert innovative Leistung mit DST, das ein schneller Schalter für Signalübertragung zwischen dem Übermittler und dem Empfänger ist. Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen setzt Signalverluste herab, der ein zwei bis fünfmal stärkeres empfangenes Signal ergibt, das mit anderen Radarsendern der geführten Welle verglichen wird. Dieses ergibt ein besseres störsignalisierendes Verhältnis und eine erhöhte Fähigkeit, beunruhigende Faktoren zu behandeln. Es ermöglicht auch langen Messbereichen (bis 164 ft (50m)) und Maße auf niedrigen reflektierenden Medien (Dielektrika von 1,4), sogar mit einer einzelnen Führungssonde.

Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen hat einen Doppelfachkopf, zum von Elektronik vom Kabelanschluss zu trennen. Einfach-zuzugang und robuste Kabelanschlüsse und eine optionale Einfach-zulesenanzeige kennzeichnend, kann das Rosemount Übermittlerkopf 5300 Reihe gerade gedrehtes 360° sein und ist entfernbar, während der Behälter im Einsatz ist. Es gibt kein Zusammenbringen zwischen Kopf und prüft. Das ganzes dieses fügt oben Minderkosten und erhöhter Sicherheit hinzu.

Sonden sind verfügbar in den verschiedenen Arten und in den Materialien, mit Wahlen, Höchstdruck und Temperatur auch zu behandeln. Rosemount-Radar-Meister-™ mit seiner benutzerfreundlichen Schnittstelle ist die entscheidende Einrichtung und die Störungssuche-Software. Das Rosemount, das 5300 Reihen Übermittlerenergien die PlantWeb-Architektur planieren, indem sie den besten multivariabel ™ Übermittler (waagerecht ausgerichtet und schließen Sie von der gleichen 2-drahtigen Einheit) an, die beste Installation liefern, übt und die Intelligenz des besten Feldes mit modernen Diagnosen für HIRSCH ® und GRUNDLAGE ™ fieldbus. Dieses ermöglicht proaktiver Wartung für erhöhte Prozessverfügbarkeit.

Das Rosemount 5300 Reihe planieren Übermittlergebrauch die gleichen zwei Drähte für Stromversorgung und Kommunikation. Maßdaten werden als analoges 4-20 MA Signal mit einem gelegten digitalen HIRSCH ® Signal oder GRUNDLAGE ™ fieldbus Signal übertragen. Das HIRSCH ® Signal kann in einem multidrop Modus benutzt werden. Indem man das digitale HIRSCH ® Signal zur optionalen HIRSCH ® Drei-Schleife schickt, ist es möglich, bis drei zusätzliche Analogsignale 4-20mA zu haben.

Anwendungen:

Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen ist unser erstklassiges 2-drahtiges Radar der geführten Welle für schwierige Niveau- und Schnittstellenmaße auf Flüssigkeiten, Schlämmen und Körpern. Das Rosemount der waagerecht ausgerichtete Übermittler mit 5300 Reihen liefert alles, das Sie von einem beste in klasse Prozessradar - überlegene Zuverlässigkeit erwarten würden, hochmoderne Sicherheitseigenschaften, die mühelose Behandlung und unbegrenzten Zusammenhang.

Spezifikationen:

Wettbewerbsvorteil:

• Maßfähigkeit und -zuverlässigkeit der Industrie führende bereitgestellt von der direkten Schaltertechnologie
• Erhöhte Betriebsverfügbarkeit mit modernen Diagnosen und PlantWeb®-Funktionalität
• Erhöhte Sicherheit und nachgewiesenes FMEDA passend für SIL2 mit einem SFF>90%
• Minderkosten und erhöhte Sicherheit von der robusten Modularbauweise
• Verringerte Instrumentzählungs- und -prozessdurchdringen mit einem MultiVariable™-Übermittler
• Verbesserte Durchsatz- und Produktqualität wegen der überlegenen Leistung und der Genauigkeit
• Verringerte Anlaufkosten durch die leistungsfähigen und bedienungsfreundlichen Konfigurationswerkzeuge und nahtlose Betriebsintegration
• Verbesserte EMC-Leistung und höhere Sicherheit mit intelligenter galvanischer Schnittstelle
• Verringerte Betriebskosten mit vorbestimmter Wartung und einfacher Störungssuche
