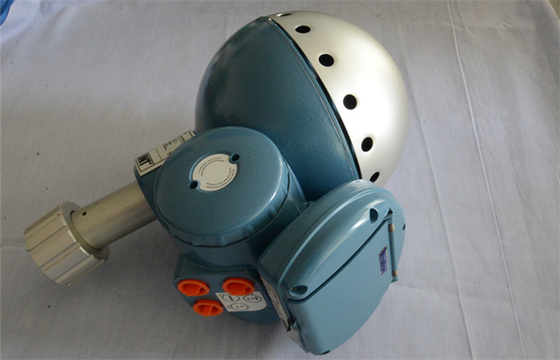

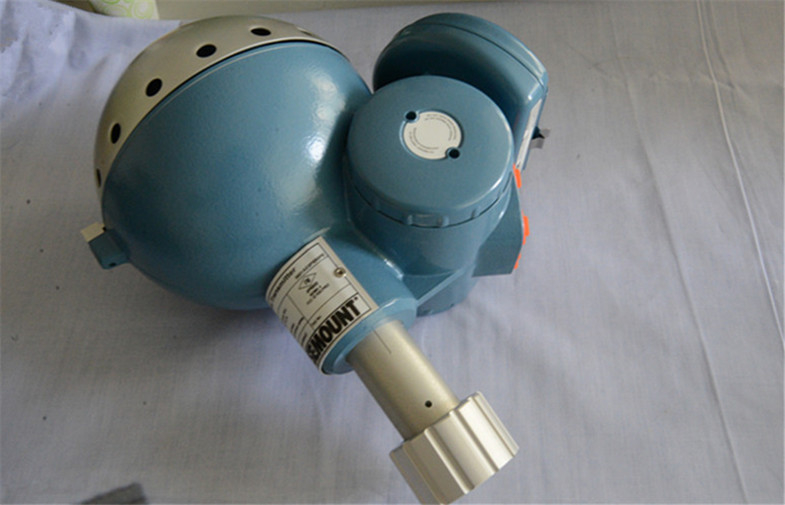

Radar-waagerecht ausgerichteter Übermittler Rosemount 5600

Radar-waagerecht ausgerichteter Übermittler Rosemount 5600

Schnelles Detail:

· 24-240V AC/DC Stromversorgung

· FMCW, 10 Gigahertz geben das Verbreiten der Radarmaßdirektion frei

· Genauigkeit des Zoll ±0.2

· Fieldbus-Ertrag GRUNDLAGE Kommunikation des HIRSCHS 4-20mA

· Ex-Zustimmungen: ATEX flammenfest, CSA explosionssicher, FM: Explosionssicher, IECEx: Flammenfest

· NEMA 4, IP66, Schutz des Eintritts IP67

· Geformte Gussaluminiumeinschließung mit Doppelfächern

Beschreibung:

Der 4 Draht Rosemount Radar-Niveauübermittler mit 5600 Reihen hat einen berührungsfreien Mikroprozessor der Hochleistung, der die moderne Signalaufbereitung und die intelligenten Echo-Spurhaltungseigenschaften zulässt. Zusammen mit seiner hohen Empfindlichkeit kann der Radarsender alle Echos innerhalb des Behälters oder des Schiffes ermitteln und auswerten. Das Rosemount Radar-Niveauübermittler mit 5600 Reihen stützt und unterstützt den Benutzer zu einer erfolgreichen Konfiguration in den waagerecht ausgerichteten Prozeßanwendungen von einfachem zu den komplexen Prozesssituationen.

Das Rosemount Radar-Niveauübermittler mit 5600 Reihen setzt hochmoderne Hochfrequenztechnologie ein, um höchste Zuverlässigkeit und Präzision zu erhalten. Es misst das Niveau von Flüssigkeiten, von Schlämmen und von Körpern. Das Rosemount Radar-Niveauübermittler mit 5600 Reihen funktioniert in einer breiten Palette von Temperaturen, von Druck, von Dampfgasgemischen und von verschiedenen Prozessbedingungen.

Ein Rosemount Radar-Niveauübermittler mit 5600 Reihen besteht einem Übermittlerkopf und aus einer Behälterverbindung einschließlich Antenne. Der Übermittlerkopf und das Elektronikinnere sind austauschbar, ohne den Behälter zu öffnen. Antennen sind in vier Modellen verfügbar. Die Stabantenne ist für Behälter mit kleinen Öffnungen passend. Ein vorhandener Behälterflansch kann als die Behälterverbindung benutzt werden. Die Kegelantenne ist für Freiausbreitung und Rohr angebrachte Installation passend. Kegelerweiterungen sind verfügbar und optionale Kegelantennen mit einer Reinigung/einem Spülanschluß sind verfügbar. Die Prozessdichtungsantenne stellt nur materielles passendes für die hygienischen oder ätzenden Anwendungen heraus. Der Teller der Prozessdichtung wird von PTFE gemacht. Die Parabolantenne ist für Vollmaterialien passend, kann schwerer Verschmutzung widerstehen und kann mit einer PTFE-Schutzhaube ausgerüstet werden, um die Effekte der staubigen Umwelt zu verringern.

Kegel und Stabantennen, ausgenommen den Kegel mit Spülanschluß, sind mit einem Schutzblech entworfen. Die Platte und die Antenne (Edelstahl oder optionales Material) zusammen mit der Behälterdichtung und -o-Ringen (PTFE oder Quarz) sind die nassgemachten Teile, die der Behälteratmosphäre ausgesetzt werden. Dieses erlaubt den Gebrauch eines vorhandenen Flansches oder eine preiswertere Flanschalternative. Lose Flansche sind verfügbar.

Das Rosemount Radar-Niveauübermittler mit 5600 Reihen hat eine Stromversorgung mit einer ultra-weiten Inputstrecke von 24 zu Wechselstrom 240V oder zu DC, 0-60 Hz. Der Übermittlerkopf hat zwei verschiedene Anschlusskästen. Ein ist für Kabel einer nicht--tatsächlich sicheren Primärsignalausgabe und der Stromversorgung. Das andere wird normalerweise für eigensicheren (IS)-HIRSCH/Analogergebnise verwendet oder beliebig für a nicht-IST zweitensanalogergebnis. Primärertrag können HIRSCH oder GRUNDLAGE fieldbus sein, entweder IST oder nicht-IST. Der HIRSCH und die zweitensanalogergebnise können entweder abhängig von erforderlichen Wahlen aktiv oder passiv sein.

Anwendungen:

Das Rosemount Radar-Niveauübermittler mit 5600 Reihen setzt hochmoderne Hochfrequenztechnologie ein, um höchste Zuverlässigkeit und Präzision zu erhalten. Es misst das Niveau von Flüssigkeiten, von Schlämmen und von Körpern. Das Rosemount Radar-Niveauübermittler mit 5600 Reihen funktioniert in einer breiten Palette von Temperaturen, von Druck, von Dampfgasgemischen und von verschiedenen Prozessbedingungen.

Spezifikationen:

Wettbewerbsvorteil:

• Beste Leistung und Uptime vorbei bereitgestellt
führende Empfindlichkeit des Marktes
• Die einzigartige Signalaufbereitung lässt zu
schwierige Prozessbedingungen
• Extrem zuverlässiges und genaues Niveau
Übermittler wegen seiner hohen Wiederholbarkeit
• Einfache Verbindung mit justierbarer Energie
Versorgung, 24-240 Vac/dc, 0-60 Hz
• Einfache Konfiguration und Einrichtung mit intelligentem
Software Support
• Hohe Anwendungsflexibilität mit einem umfangreichen
Auswahl von Antennen und von Materialien
• Herabgesetzte Instandhaltungskosten ohne Kontakt

und keine beweglichen Teile; keine Nacheichung
erforderlich

• Austauschbare Übermittlerköpfe und
Antennen
