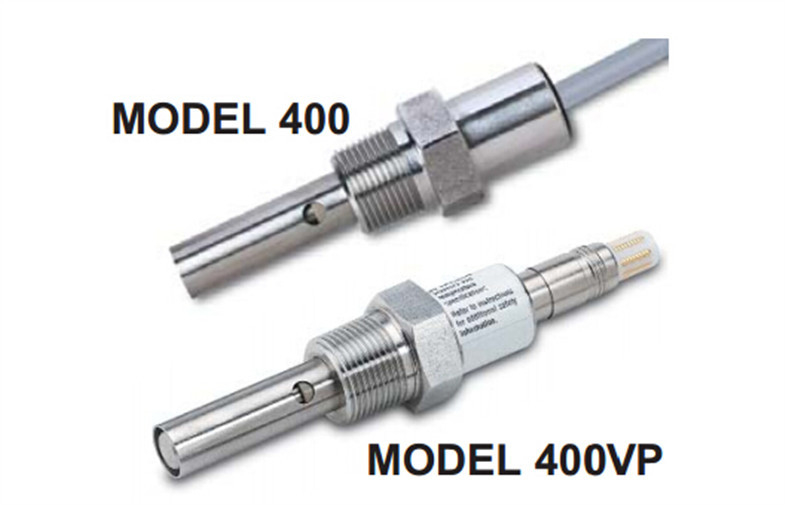

Rosemount-Wasseruntersuchungs-Instrumente analytische AUSDAUER 400/400VP universelle Leitfähigkeits-Sensoren

Schnelles Detail:

    · Hergestellt durch Rosemount analytisch

· Prozessverbindung: 3/4 Zoll MNPT

· Temperatur: 32 zu 221°F (0 bis 105°C)

· Temperatur (Wahl -60): 32 zu 392°F (0 bis 200°C)

· Druck: Maximum 250 psig (kPa ABS 1825)

· Vakuum: 7,4 psia (51 kPa ABS)

· Nassgemachte Materialien:

O-Elektroden; Titan

O-Körper; Edelstahl 316

O-Isolator; FLÜCHTIGER BLICKER FLÜCHTIGER BLICK

O-O-Ringe; EPDM

Beschreibung:

Der /400VP-Ausdauer-Leitfähigkeits-Sensor analytischen Modells 400 Rosemount sind für direktes Schraube-in der Einfügung in Prozessrohrleitung unter Verwendung einer 3/4-inch MNPT Installation bestimmt. Die Sensoren des Modells 400 können in den sidestream Proben auch benutzt werden. Ein 1 Zoll Rohrt-stück mit einer Buchse 3/4-inch ist eine passende Durchflusszelle. Ein T-Stück des Rohres 3/4-inch kann mit 0,1 und 1.0/cm den Zellen benutzt werden. Eine transparente Plastikdurchflusszelle ist auch verfügbar (PN 24091-02).

AUSDAUER-Sensoren treten mit Leitfähigkeits-Sensoren in Verbindung. Sie sind in den Zellkonstanten von 0,01, von 0,1, von 1,0 und von 10/cm verfügbar. Die Wahl der Zellkonstante hängt von der Leitfähigkeit ab. Hohe Leitfähigkeitsproben erfordern größere Zellkonstanten. Konsultieren Sie das Analysator Produkt-Leistungsblatt für empfohlene Strecken und Genauigkeit.

Sensoren mit 0,01, 0,1 und 1.0/cm Zellkonstanten haben die konzentrischen Titanelektroden, die durch einen Isolator des FLÜCHTIGER BLICKEN FLÜCHTIGEN BLICKS getrennt werden. EPDM-O-Ringe versiegeln die internen Teile des Sensors von der Prozessflüssigkeit. Sensoren mit 10/cm Zellkonstanten haben Graphitelektroden und einen Epoxidkörper.

Elektrolytische Leitfähigkeit ist eine starke Funktion der Temperatur, und Leitfähigkeitslesungen werden gewöhnlich in den Wert bei einer Bezugstemperatur umgewandelt. Um Temperatur zu messen, verwenden AUSDAUER-Sensoren ein Platin FTE. In den Metallelektroden-Sensoren ist- das FTE innerhalb der inneren Elektrode. Im Epoxid- Körper-Sensor ist das FTE in einem Titan-thermowell, das vom Ende des Sensors hervorsteht.

Der Sensor des Modells 400 ist mit Variopol 6 wasserdichte Schnelltrennverbindungsstücke verfügbar. Verdrahten Sie das untereinander verbundene Kabel zum Analysator und lassen Sie das Kabel zum Sensor laufen. Der Sensor verstopft in den Kabelbehälter. Um den Sensor zu ersetzen, trennen Sie einfach die Variopol-Installation und schließen Sie einen neuen Sensor an. Es gibt keinen Bedarf, Kabel neuzuverdrahten oder wieder laufen zu lassen.

Anwendungen:

Rosemount analytische 400 und universelle Leitfähigkeits-Sensoren 400VP ENDURANCE™ sind für die Bestimmung der Leitfähigkeit in den Anwendungen bestimmt, die vom Wasser des hohen Reinheitsgrades bis zu sauberem Kühlwasser reichen. Die Sensoren sind für Gebrauch in den sauberen, nicht ätzenden Proben ideal, die Leitfähigkeit weniger als 20.000 uS/cm.* haben

Beide niedrige Temperatur (221°F/105°C) und Wahlen der hohen Temperatur (392°F/200°C) sind verfügbar. Die Druckgrenze ist 250 psig (kPa ABS 1825). Der Sensor ist mit integralem Kabel (Modell 400) oder mit Schnelltrenn-Variopol-Kabel (Modell 400VP) verfügbar.

Die Sensoren sind für direkte Einfügung in der Prozessrohrleitung unter Verwendung einer ¾ MNPT Installation bestimmt. Sie können in einer sidestream Probe auch benutzt werden. Zellkonstanten sind- 0.01/cm, 0.10/cm und 1.0/cm.

*For schmutzige oder ätzende Proben oder für die Proben, die hohe Leitfähigkeit, einen toroidal/induktiven Sensor wie das Modell 228 oder 226 haben, wird empfohlen.

Spezifikationen:

Zellkonstanten: 0,01, 0,1 und 1.0/cm

Nassgemachte Materialien:

Elektroden: Titan

Körper: Edelstahl 316

Isolator: FLÜCHTIGER BLICKER FLÜCHTIGER BLICK

O-Ringe: EPDM

Prozessverbindung: 3/4 Zoll MNPT

Temperatur: 32 – 221ºF (0 – 105ºC)

Temperatur (Wahl -60): 32 – 392ºF (0 – 200ºC)

Druck: Maximum 250 psig (kPa ABS 1825)

Vakuum: Bei 1,6 Zoll. Ist Hektogramm (kPa 5,2) Luftverlust kleiner als 0,005 SCFM (0,00014 m3/min).

Kabellänge (Modell 400 nur): 10 ft (m) Standard 3,1; 50 ft (m) 15,2 optional

Wettbewerbsvorteil:

BEDIENUNGSFERTIG mit Fabrik-gemessener Zellkonstantenkalibrierung stellt Aus-von-dkasten sicher
Genauigkeit. Mit Leitfähigkeit in Verbindung tretend, sind Sensoren in den Zellkonstanten von 0,01, von 0,1, von 1,0 und von 10/cm verfügbar.

VERWEISEN Sie SCHRAUBE-IN DER EINFÜGUNG in Prozessrohrleitung unter Verwendung einer 3/4-inch MNPT Installation.
Der Sensor 400 kann in den sidestream Proben auch benutzt werden.

VERFÜGBAR MIT Schnelltrennverbindungsstücken VARIOPOL (VP).

WÄSSERN Sie FESTE VERBINDUNGEN mit den konzentrischen Titanelektroden, die durch einen FLÜCHTIGER BLICKEN FLÜCHTIGEN BLICK getrennt werden
Isolator. EPDM-O-Ringe versiegeln die internen Teile des Sensors von der Prozessflüssigkeit.

DIE TEMPERATUR, die PLATIN RTDS ABFRAGT, bietet Vielseitigkeit an.
Temperatur: 32 – 221ºF (0 – 105ºC)
Temperatur (Wahl -60): 32 – 392ºF (0 – 200ºC)

VIELSEITIGE MONTAGE-KONFIGURATIONEN mit Schraube-in, einziehbar und fließen Wahlen mit Modellen 402 und 404 durch.
