Niveau-Übermittler 3051SAL Rosemount mit 2-drahtigem 4 - 20 MA HIRSCH-Protokoll

Niveau-Übermittler 3051SAL Rosemount mit 2-drahtigem 4 - 20 MA HIRSCH-Protokoll

Schnelles Detail:

· Koplanare und Inline-Sensor-Modulplattformen

· Messgerät-, absolute oder Differenzdrücke

· Druckstrecke bis 10.000 psia (Stange 690)

· Vielzahl von Prozessverbindungen

· Grenze der umgebenden Temperatur: °F -40 bis 185 (- °C) 40 bis 85

· 12-jährige begrenzte Garantie

· 0-100% relative Luftfeuchtigkeit

Beschreibung:

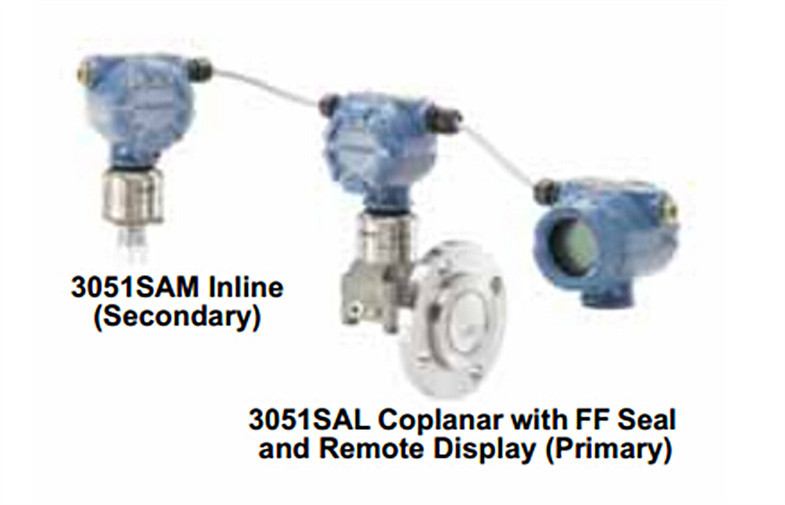

Die Füllstand-Sendeanlage Rosemount 3051SAL ist eine flexible, 2-drahtige 4-20 MA HIRSCH-Architektur, die Differenzdruck (DP) elektronisch unter Verwendung zwei Druck-Sensoren berechnet, die zusammen mit einem nicht-eigenen elektrischen Draht verbunden werden.

Ideale Anwendungen für das System 3051SAL ERS umfassen hohe Schiffe und Destillationskolonnen, die traditionsgemäß lange Längen der Kapillare oder der Antriebrohrleitung erfordert haben. Wenn es in diesen Arten von Anwendungen verwendet wird, kann das System 3051S ERS liefern:

· Genauere und wiederholbarere DP-Maße

· Schnelleres Zeitverhalten

· Vereinfachte Installationen

· Verringerte Wartung

Anwendungen:

Der Differenzdruck-Niveauübermittler Rosemount 3051SAL ist Service für Füllstandmaß.

Spezifikationen:

Arzneispezifikation:

· Elektrische Verbindungen: 1/2-14 NPT, G1/2 und M20 × 1,5 (CM20) Rohr.

· Prozessverbindungen: 2 Zoll. (DN 50), 3 Zoll. (DN 80) oder 4 Zoll. (DN 100); ANSI-Klasse 150, Flansch 300 oder 600; JIS-Flansch 10K, 20K oder 40K; Flansch PN 10/16 oder PN 40 für FF und E-Fdichtungsflansche, 1 Zoll. (DN 25) oder 1,5 Zoll. (DN 40); ANSI-Klasse 150, Flansch 300 oder 600; JIS-Flansch 10K, 20K oder 40K; Flansch PN 40 für Rf-Dichtungsflansche, 1/4-18, 1/2-14, 3/4-14 oder 1-11.5 NPT-Frau für Funktelegrafie-Dichtungen, 1,5 herein, 2 herein oder 3 Zoll. Hygienische Drei-Klee Art Drei-Klammer für Sc-Dichtungen, 4 Zoll. Hygienischer Behälter bohren für SS-Dichtungen.

· Prozess nassgemachte Teile: Prozessmembranen ist 316L SST oder Legierung C-276 oder Tantal; Der Erweiterungsteil ist CF-3M oder CW-12MW; Befestigungsflansch ist Zink-Kobalt überzogenes CS oder SST.

· Nicht-Nassgemachte Teile: Elektronik-Wohnung ist Niedrig-Kupfer Aluminium oder CF-8M (Formversion von 316 SST). Einschließungs-Art NEMA 4X, IP 66, IP 68.

· Sensor-Modul-Fülle-Flüssigkeit ist koplanares Gebrauch Silikon, oder träger Halocarbon, Inline-Reihe benutzt Silikon Fluorinert FC-43.

· Dichtungs-Fülle-Flüssigkeit: Syltherm XLT, Silikon 704, Silikon 200, träges, Glyzerin, Neobee M-20, Propylenglykol und Wasser.

Wettbewerbsvorteil:

1. Vielzahl von Prozessverbindungen einschließlich geflanscht, verlegt und hygienische Dichtungen.

2. Quantitativ bestimmte Leistung für die gesamte Übermittler-/Dichtungsversammlung.

3. 4-20 MAhirsch-, -GRUNDLAGEN-Feldbus und drahtlose Protokolle optional. Für Radioapparat ist Iec 62591 (drahtloser HIRSCH), 2,4 Gigahertz DSSS.

4. Kann Ferndichtung des berg-zusätzliche 1199 für Leistungsverbesserung auch bestellt werden.

5. Übereinstimmung dem Sigma zur Spezifikations-±3.

6. Genauigkeit is±0.065% der Spanne für klassische Art.

7. Stromversorgung: Externe Stromversorgung erfordert. Übermittler lässt an DC mit 10.5-36 V ohne Last laufen. Rückpolaritätsschutz ist Standard.

8. Temperatur-Grenzen: für Ambient-40 zu °C 85 ohne LCD, – °C 40 bis 80 mit LCD.

9. Eigendiagnostik: sie ermittelt einen Sensor, oder Mikroprozessorausfall, das Analogsignal ist, den Betreiber zu alarmieren gefahrenes entweder hohes oder niedrig.
