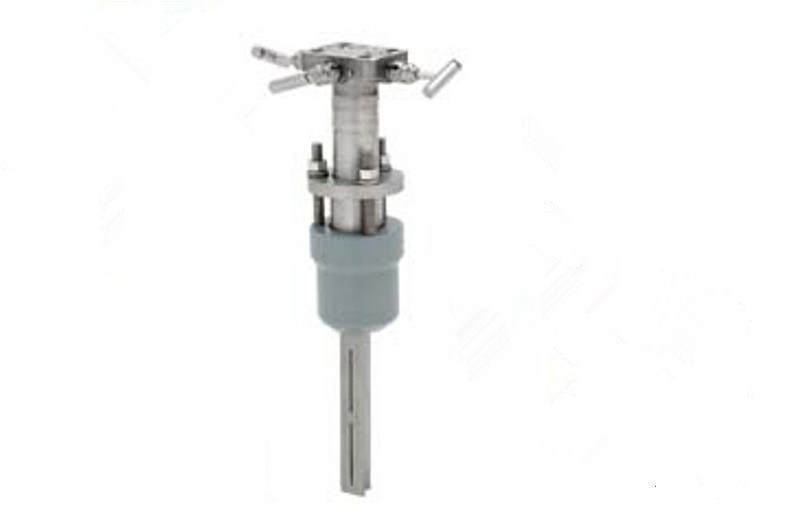

Multivariabel Übermittler 485 Primär kombiniert mit dem 3051S oder 3095 Annubar Strömungsmessers Rosemount Annubar

Schnelles Detail:

• Innovativer Schlitz- und T-Formentwurf erhöht Genauigkeit bis ±0.75%
• Große Vielfalt von Montagekonfigurationen
• Integraler vielfältiger Kopf erlaubt direkte Montage von DP-Übermittlern
• Flo-Hahn Entwurf erlaubt Installation ohne Systemabschaltung
• Ideale flüssige Arten: Flüssigkeit, Gas und Dampf

Beschreibung:

Industrie führende integrierte DP-Strömungsmesser
Durch die Integrierung von Druckgeberelektronik mit dem Annubar
Des Pitotrohrs (APT) Durchschnitt berechnend, stellt Rosemount das höchste zur Verfügung
Ausführung von Einfügung DP-Strömungsmesser. Dieses völlig integrierte Strömungsmesser
beseitigt den Bedarf an den Installationen, Schläuche, Ventile, Adapter,
Vielfältigkeit und Schienenplatten, das Schweißen dadurch verringernd und
Installationszeit.
Verbesserte Leistung mit dem innovativen Messen
Techniken
Des Annubars frontale Schlitzder entwurf und die revolutionäre Form verbessern
die Genauigkeit und die Wiederholbarkeit jeder Flowmessung zeigen.
Festes prozesskontrolliertes wird durch erhöhte Signalstärke gewonnen und
verringertes Rauschen.
Realzeitmassenstrommaße sind mit verfügbar
der integrale Temperaturfühlerentwurf
Der patentierte T-förmige Sensor schließt versiegelt mit ein,
thermowell Druck-behalten, das Massenstrom in alle Linie ermöglicht
Größen mit einem einzelnen Rohrdurchdringen. Multivariabel Technologie herein
Gas- und Dampfanwendungen entschädigt Druck und
Temperaturschwankungen, die bedeutende Flussfehler verursachen können.
Anlagenuptime wird mit dem wartungsfreien erhöht
Entwurf
Der Annubar-Sensor ist entworfen, um Abnutzung und Blockierung herein zu verhindern
das Rohr. Die Elektronik sind in der Industrie das stabilste und
lässt bis zu den 10-jährigen Kalibrierungszyklen, die bedeutende Lieferung
Wartungseinsparungen.
Energiesparen gewonnen durch minimales Dauerhaftes
Druckverlust
Der nicht-einengende Entwurf des Annubar-Sensors schafft
minimale Blockierung im Rohr, das dauerhaften Druck verringert
Verlust. Verlust des dauerhaften Drucks kann direkt in umgewandelt werden
Energiesparen in Form von Kompressor kostete für Gas, elektrisch
kosten Sie für pumpende Flüssigkeiten und Brennstoffkosten für die Erzeugung des Dampfs.

Anwendungen:

Annubar-Strömungsmesser-Reihe: Rosemount 3051SFA
ProBar®, 3095MFA Masse ProBar®, 485 und 285
Das hochmoderne, fünfte Generation Rosemount 485 Annubar
kombiniert mit dem 3051S oder dem multivariabel Übermittler 3095 schafft
ein genaues, wiederholbares und zuverlässiges Einfügung-artiges Strömungsmesser.
Das Rosemount 285 stellt ein Handelsproduktangebot für zur Verfügung
Ihre universellen Anwendungen.

Spezifikationen:

Leistung
Leistungs-Aussagen-Annahmen
Gemessenes Rohr Identifikation.
Entladungs-Koeffizient-Faktor
±0.75% der Strömungsgeschwindigkeit
Wiederholbarkeit
±0.1%
Linie Größen
• Sensor-Größe 1: 2 Zoll. bis 8 Zoll. (50 bis 200 Millimeter)
• Sensor-Größe 2: 6 Zoll. bis 96 Zoll. (150 bis 2400 Millimeter)
• Sensor-Größe 3: 12 Zoll. bis 96 Zoll. (300 bis 2400 Millimeter)

Bearbeiten
Treten Sie mit einem Emerson-Prozessmanagementvertreter für in Verbindung
Unterstützung. Ein Konfigurations-Leistungsblatt wird vor Auftrag angefordert
für Anwendungsüberprüfung.
Fluss-Ablehnung
10:1or besser
Annubar-Sensor-Oberflächen-Ende
Die vordere Oberfläche des Annubar, das hauptsächlich ist, ist für Hoch strukturiert
Reynolds-Zahlanwendungen (gewöhnlich Gas und Dampf).
Oberflächenbeschaffenheit schafft eine turbulentere Grenzschicht auf
vordere Oberfläche des Sensors. Die erhöhte Turbulenz produziert a
vorhersagbarere und wiederholbarere Trennung des Flusses am Rand von
der Sensor. Das passende Oberflächenende ist für entschlossen
jede Anwendung durch das Emerson-Prozessmanagementbearbeiten
Programm, Instrument Toolkit-Software.

Funktionell
Service
• Flüssigkeit
• Gas
• Dampf
Prozesstemperatur-Grenzen
Verweisen Sie Berg-Übermittler
• °F 500 (°C) 260
• °F 750 (°C) 398, wenn Sie mit einem direkten Berg, Hoch verwendet werden
Ventilvielfältigkeit der Temperatur 5 (Übermittler-Verbindung
Plattformcode 6)
Fernberg-Übermittler
• °F 1250 (677 °C) – Hastelloy-Sensor-Material
• °F 850 (454 °C) – Edelstahl-Sensor-Material
Druck-und Temperatur-Grenzen (1)
Verweisen Sie Berg-Übermittler
• Bis zu ANSI 600# (1440 psig bei °F 100 (Stange 99 bei °C) 38)
• Integrale Temperaturmessung ist nicht mit verfügbar
Geflanscht, die Art anbringend größer als Klasse 600
Fernberg-Übermittler
• Bis zu ANSI 2500# (6000 psig bei °F 100 (Stange 416 bei °C) 38)

Wettbewerbsvorteil:

Grundelement Rosemount 485 Annubar verwendet einen T-förmigen Sensor-Entwurf das
Angebote am besten in der Klassengenauigkeit und -leistung.
• Bis 0,75% Strömungsgeschwindigkeits-Genauigkeit
• Niedrigster Verlust des dauerhaften Drucks irgendeines DP-Strömungsmessers
• Verfügbar in 2 bis 96 Zoll. (50 - 2400 Millimeter) zeichnen Sie Größen
