Horizontales supportting Mahlen der Mitte CNC maschineller Bearbeitung/Bohren/bohrend
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Zustand: | Neue | Typ: | Horizontale |
|---|---|---|---|
| CNC-oder Nicht: | CNC | Automatische Grade: | Automatische |
| Max. Swing Diameter: | 350mm | Spannung: | 380V |
| Energie (W): | 15KW | Maß (L*W*H): | 4900*4500*2850mm |
| Gewicht: | 9500kg | Kundendienst erbracht: | Führt verfügbar aus, um Maschinerie übersee instandzuhalten |
| Garantie: | 12 Monate | Arbeit Tabellengröße: | 500*500mm |
| Reise der Achse x: | 900mm | y-Achsenreise: | 750mm |
| z-Achsenreise: | 1250mm | Werkzeugquantitäten: | 24 |
| Spindelkonus: | BT50 | Spindelgeschwindigkeit: | 8000rpm |
| schnelle Fütterungsgeschwindigkeit: | 24 m/min | Net Gewicht: | 9500kg |
| Maschinenmaß: | 4900*4500*2850mm | ||
| Markieren: | CNC-Bearbeitung,Präzisionsbearbeitungsmitte |
||
Horizontale Mitte CNC maschineller Bearbeitung HM50/HM50B HM63/HM63B mit
höhere Gesamteinheitsstarrheit und schneller
Bewegungsgeschwindigkeit
Schnelles Detail:
1. Macht begrenzte Elementoptimierung des Computers höhere Gesamteinheitsstarrheit und schneller
Bewegungsgeschwindigkeit.
2. Alle Äxte der linearen Bewegung nehmen lineare Führungsschienen an.
3. Alle Teile werden angemessen betont und Kompaktbauweise haben.
4. Niveau-Präzisionskugelumlaufspindel des Anspruchs C3 stellt sicher.
5. Drei Äxte nehmen die flexiblen R+W Koppelungen der hohen Präzision an, die nah verbunden werden, um sicherzustellen
die hohe Positionspräzision im hohen Schnellfahrenzustand.
6. Das volle Schutzmaschinenhaus, die Chipentladung und die Entwässerung werden geplant
moderne und zuverlässige Struktur.
7. Die Maschine nimmt konstruktive Gestaltung des menschlichen Körpers an, um sich der Operation zu vergewissern
leicht und sicher.
8. Der Austausch Worktable kann optional sein.
9. Der allerlei Messkopf und das kratzende Erfassungssystem können addiert werden.
Beschreibung:
1. Garantie für diese Durchzugsmaschine
1. sind Ingenieure verfügbar, Überseemaschinerieservice zu tun. In einigen Ländern haben wir das Überseemittelhandeln
Kundendienst in der Zeit und Berufs-.
2. 24 Stunden Herz zum Herzservice on-line-- oder beweglich.
3. ausbildend in unserer Fabrik und seien Sie online von den Kosten frei.
4. ist Garantie 12 Monate, kleine gebrochene Teile sind frei von den Kosten zu ersetzen, Ersatzteile werden geliefert mit Maschine
für Kundenbequemlichkeit.
5. Wir bieten besten Mittelpreis und Verteilerpreis an.
2. Kunde und Lieferung
nehmen Sie ODM, Soem an,
nehmen Sie UHRKETTE, CFR, CIF, EXW-Preis an,
T/T 30% als Ablagerung und die Balance vor Werkzeugmaschinen verlassen unsere Fabrik.
normale Produkte mit Standardkonfigurationsfertigungszeit ist 7-15 Werktage.
Anwendungen:
Die Maschine ist für Militär-, Luftfahrt-, Automobil-, vorbildliche, Maschinerieherstellung und andere Industrien, Papier passend
packen Sie Teilteile, scheibenartige Teile, speziell-förmige Teile, Teile durch ein fiture kann eine Vielzahl der maschineller Bearbeitung automatisch abschließen ein
stellen das Oberflächenmahlen vier, bohrend, die Bohrung, erweiternd, Scharnier, Firma, die Bearbeitungspräzision und das effiiency sicher
Spezifikationen:
Horizontale Maschinen-Mitte-optionale Zusätze
● Reduziererspindel-Antrieb mit ZF oder BF
● Spindelgeschwindigkeit ist 8000rpm
●, das auf Wasser zentriert
● Speicherart Werkzeugmagazin (40)
Horizontale Maschinen-Mitte-Spezifikation HM50/50B
|
|
HM50 | HM50B |
|
Arbeitstabellengröße |
500*500 | 500*500 |
|
Arbeitstabellenquantitäten |
1 | 2 |
|
Worktableskalenteil |
1 | 1 |
|
Reise der Achse X |
900 | 900 |
| Y-Achsenreise | 750 | 750 |
| Z-Achsenreise | 650 | 1250 |
|
Abstand zwischen Spindelmitte und Worktableoberfläche |
110-860 | 110-860 |
|
Abstand zwischen Spindelstirnfläche zur Worktablemitte |
230-880 | 230-1480 |
|
T-Schlitz (*spacing No.*-Schlitzbreite) |
5-14×100 | 5-14×100 |
|
Spindelkonus |
BT50 | BT50 |
|
Spindelgeschwindigkeit |
8000rpm | 8000rpm |
|
X.Y.Z-Achsenkugelumlaufspindel |
4512,4512,5012 | 4512,4512,5012 |
|
Sich schnell bewegende Geschwindigkeit X.Y.Z-Achse |
24/24/24 | 24/24/24 |
| Lineare Führungsschienen X.Y.Z-Achse | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| X.Y.Z-Achsen-Bewegungsverbindung | Direktanschluss | Direktanschluss |
| Spindelleistungsstärke | 11/15 | 11/15 |
| X.Y.Z-Achsenmotor | X: 12 Y: 22Z: 22 | X: 12 Y: 22 Z: 22 |
|
Werkzeugquantität |
24 | 24 |
| Max. Durchmesser-Länge und Gewicht Werkzeuge | 112mm/350mm/15g | 112mm/350mm/15g |
| Bringen Sie Genauigkeit in Position | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Setzen Sie Genauigkeit um | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Bearbeiten Sie Maß maschinell (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Tragfähigkeit der Arbeitstabelle |
500 | 500 |
|
N.W. |
8200 |
9500 |

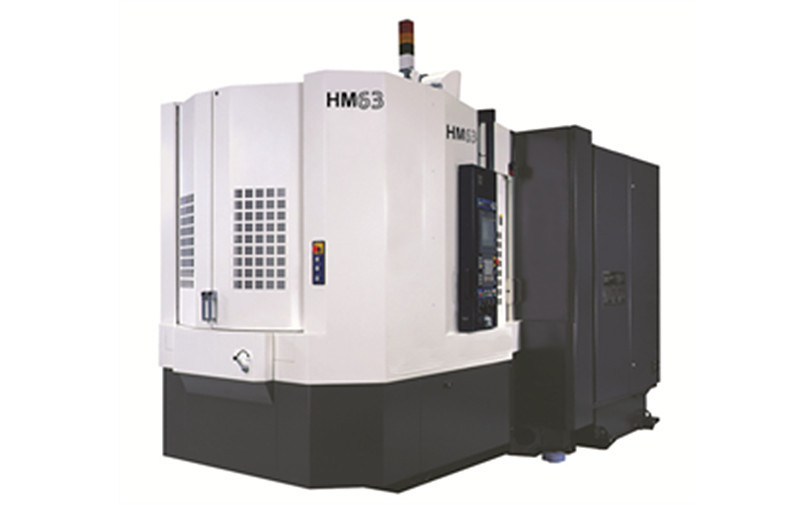

Horizontale Maschinen-Mitte-Spezifikation HM63/63B
|
|
HM63 | HM63B |
|
Arbeitstabellengröße |
630*630 | 630*630 |
|
Arbeitstabellenquantitäten |
1 | 2 |
|
Worktableskalenteil |
1 | 1 |
|
Reise der Achse X |
1000 | 1000 |
| Y-Achsenreise | 850 | 850 |
| Z-Achsenreise | 1050 | 1050 |
|
Abstand zwischen Spindelmitte und Worktableoberfläche |
110-960 | 110-960 |
|
Abstand zwischen Spindelstirnfläche zur Worktablemitte |
50-1100 | 50-1100 |
|
T-Schlitz (*spacing No.*-Schlitzbreite) |
5-18×100 | 5-18×100 |
|
Spindelkonus |
BT50 | BT50 |
|
Spindelgeschwindigkeit |
6000rpm | 6000rpm |
|
X.Y.Z-Achsenkugelumlaufspindel |
5012,5012,5012 | 5012,5012,5012 |
|
Sich schnell bewegende Geschwindigkeit X.Y.Z-Achse |
24/24/24 | 24/24/24 |
| Lineare Führungsschienen X.Y.Z-Achse | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| X.Y.Z-Achsen-Bewegungsverbindung | Direktanschluss | Direktanschluss |
| Spindelleistungsstärke | 15/18.5 | 15/18.5 |
| X.Y.Z-Achsenmotor | X: 22 Y: 22Z: 22 | X: 22 Y: 22 Z: 22 |
|
Werkzeugquantität |
24 | 24 |
| Max. Durchmesser-Länge und Gewicht Werkzeuge | 112mm/350mm/15g | 112mm/350mm/15g |
| Bringen Sie Genauigkeit in Position | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Setzen Sie Genauigkeit um | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Bearbeiten Sie Maß maschinell (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Tragfähigkeit der Arbeitstabelle |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
